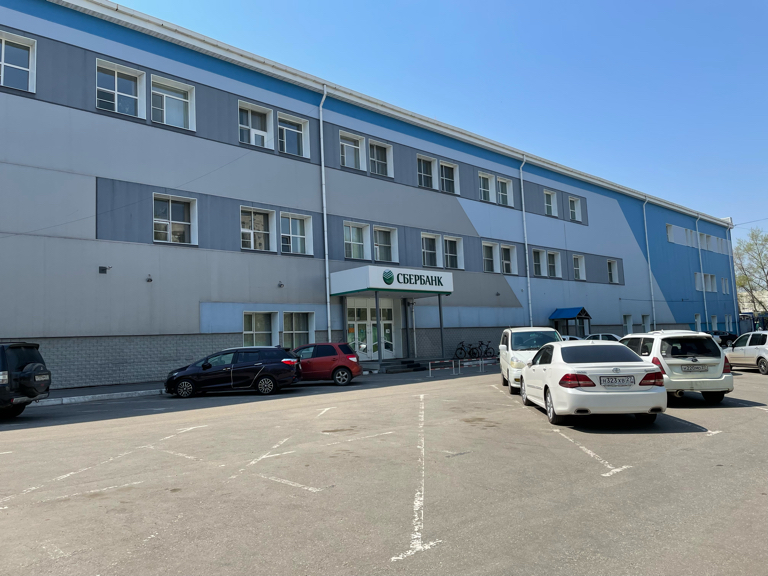

Кейс: Электроснабжение IT-центра Сбербанка на ул. Краснореченская, 111В

О проекте

Строительство нового административного здания для IT-специалистов Сбербанка — проект с повышенными требованиями к надёжности и качеству электроснабжения. Серверное оборудование, рабочие станции разработчиков и инженеров, системы охлаждения ЦОД требуют бесперебойного питания и многоуровневого резервирования. Наша задача — выполнить полный цикл электромонтажных работ: от ввода кабельных линий до сдачи объекта в эксплуатацию.

Выполненные работы

1. Проектирование и монтаж ВРУ с резервированием

Спроектировали и смонтировали вводно-распределительное устройство с двумя независимыми вводами и автоматическим вводом резерва (АВР). ВРУ оснащено системой мониторинга параметров сети с передачей данных в диспетчерскую. Время переключения на резервную линию — менее 0,5 секунды, что исключает сбои в работе IT-оборудования.

2. Прокладка кабельных линий — магистральных и групповых

Проложили более 8 000 метров силового кабеля. Магистральные линии выполнены кабелем ВВГнг(А)-LS (не распространяющий горение, с низким дымо- и газовыделением) — обязательное требование для помещений с постоянным пребыванием персонала и серверных. Групповые линии разведены по трём основным зонам: административный блок (open space), серверная и технические помещения, зона отдыха и кухня.

3. Монтаж кабельных лотков — организация кабельного хозяйства

Смонтировали систему металлических лотков лестничного типа в технических помещениях и под фальшполом серверной, проволочные лотки в подвесном потолке административной зоны. Силовые и слаботочные линии полностью разделены. Предусмотрен 40% запас по вместимости лотков для будущего масштабирования IT-инфраструктуры.

4. Электроснабжение серверной (мини-ЦОД)

Отдельно выделили питание для серверной: установили щит гарантированного питания с подключением к ИБП, проложили выделенные кабельные линии для стоек с оборудованием, систем кондиционирования и газового пожаротушения. Выполнили монтаж розеточных групп в фальшпол — по 4 розетки на каждую стойку.

5. Система обогрева кровли и водостоков

Спроектировали и смонтировали систему антиобледенения плоской кровли площадью ~600 м² и внутренних водостоков. Использован саморегулирующийся греющий кабель с удельной мощностью 30 Вт/м. Система оснащена метеостанцией с датчиками температуры и влажности и работает в полностью автоматическом режиме.

6. Система заземления и молниезащиты

Особое внимание уделили заземлению — для IT-объекта это критически важно. Выполнили внешний контур заземления с сопротивлением растеканию не более 2 Ом (при нормативе 4 Ом). Смонтировали функциональное заземление для серверного оборудования отдельно от защитного. Установили систему молниезащиты III уровня согласно СО 153-34.21.122.

7. Электроснабжение зоны кухни и отдыха

Выполнили монтаж электрики в кухонной зоне для персонала: проложили усиленные линии для кофемашин, СВЧ-печей, холодильников и посудомоечного оборудования, установили отдельный щит с защитным отключением на все розеточные группы мокрой зоны.

Особенности проекта

Объект сдавался «под ключ» в сжатые сроки — 4 месяца от начала монтажа до передачи в эксплуатацию. Все работы велись в координации с генподрядчиком, вентиляционщиками и IT-интегратором. Исполнительная документация оформлена в электронном виде с поэтапным подписанием актов скрытых работ. Объект принят службой эксплуатации Сбербанка без замечаний.

Результат

IT-центр Сбербанка получил надёжную, масштабируемую систему электроснабжения с двукратным запасом по мощности. Мини-ЦОД функционирует бесперебойно даже при пропадании основного ввода. Система обогрева кровли исключает риски протечек в зимний период. Все работы выполнены в срок, объект сдан с первого предъявления.
